Driver IC automotivo qualificado AEC-Q100 LQFP-64 para Zona da Porta Dianteira com Interface CAN FD e LIN

L99DZ300GTR CI de zona de porta dianteira automotiva em LQFP-64 · E-MAIL: sales@bluetotech.com

Dispositivo de Porta Dianteira Automotiva com CAN FD e LIN

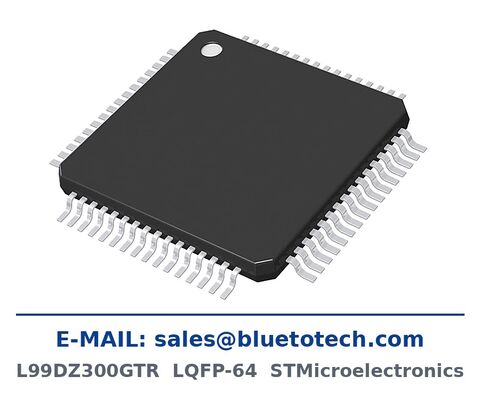

O L99DZ300GTR é o correspondente de porta dianteira da família de zonas de porta da STMicroelectronics: um dispositivo LQFP-64 que combina as interfaces de barramento, o gerenciamento de energia e o estágio de saída do atuador de um módulo de porta dianteira. As camadas físicas CAN FD e LIN estão ambas embarcadas, de modo que o mesmo hardware atende a um nó de gateway zonal e a um nó de porta LIN convencional sem um segundo transceptor na placa.

O estágio de saída é dimensionado para uma porta dianteira totalmente carregada. Duas grandes semipontes cobrem o levantamento da janela e a trava, classificadas em 7,5 A a 100 mOhm e 6 A a 150 mOhm, seguidas por duas semipontes de 3 A a 300 mOhm e duas semipontes de 0,5 A a 1600 mOhm para eixos de espelho, rebatimento de espelho e pequenos atuadores. Um driver configurável de high-side fornece até 1,5 A a 300 mOhm ou 0,35 A para cargas de iluminação e maçaneta. O dispositivo é qualificado AEC-Q100 e relata falhas de circuito aberto, curto-circuito e térmicas ao controlador do módulo.

Principais Características

• Dispositivo de porta dianteira automotiva integrando CAN FD, LIN e o estágio de saída do atuador
• 1 semiponte para carga de 7,5 A (RDS(on) 100 mOhm) e 1 semiponte para 6 A (150 mOhm)
• 2 semipontes para carga de 3 A (300 mOhm), 2 semipontes para carga de 0,5 A (1600 mOhm)
• 1 driver configurável de high-side de até 1,5 A (300 mOhm) ou 0,35 A
• Camadas físicas CAN FD e LIN embarcadas para nós de porta zonais e convencionais
• Qualificado AEC-Q100 com relatório completo de diagnóstico
• Pacote LQFP-64 para layouts compactos de módulos de porta dianteira
• Cobre cargas de levantamento de janela, trava, rebatimento de espelho e eixo de espelho em um único dispositivo

Especificações Técnicas

Aplicações Típicas

Módulos de controle de porta dianteira, nós de carroceria zonais com backbone CAN FD, acionamento de levantamento de janela e trava, controle de rebatimento de espelho e eixo de espelho, atuadores de iluminação de porta e maçaneta, e plataformas migrando de portas apenas LIN para arquitetura CAN FD.

Estoque, Embalagem e Cotação

O L99DZ300GTR está em estoque na embalagem original ST com códigos de data 25+ e rastreabilidade completa. Pedidos são enviados em fita e rolo de fábrica com dessecante, embalados em caixas de exportação.

Envie sua lista de materiais (BOM) ou quantidade e preço alvo, o prazo de entrega e o custo de envio são confirmados no mesmo dia útil. Amostras podem ser providenciadas para testes de qualificação.

E-MAIL: sales@bluetotech.com
Por favor, cite o número exato da peça e a quantidade necessária ao fazer sua consulta. Quantidade mínima de pedido: 10 peças.
