IC de motorista de atuador de porta de automóvel com controle SPI, 6 pontes e pacote PowerSSO-36

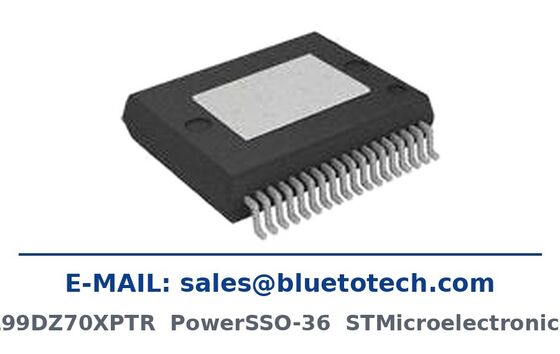

L99DZ70XPTR motorista do atuador da porta do automóvel em PowerSSO-36 · E-MAIL: sales@bluetotech.com

Motorista de atuador de porta de automóvel com 6 pontes e 5 motoristas de lado alto

OL99DZ70XPTRé um controlador de porta multifuncional de STMicroelectronics.Seis meias pontes e cinco drivers de lado alto em um pacote PowerSSO-36 substituem o relé e o conjunto discreto de FET atrás de uma porta do carro, de modo que a fechadura da porta, a dobragem do espelho, o eixo do espelho, a janela e as cargas do descongelador são todas impulsionadas a partir de um único dispositivo controlado pelo SPI.

Os motores de corrente contínua podem ser conectados simultaneamente a até cinco motores de corrente contínua e a cinco cargas resistivas em terra.duas meias pontes para 3 A e duas meias pontes para 0.75 A. Todos os modos de funcionamento (avança, marcha atrás, travagem e alta impedância) e todas as informações de diagnóstico são acedidos através da interface SPI;e o módulo de espelho eletrocromático integrado impulsiona o vidro de atenuação com um transistor MOS externo.

Características fundamentais

• Motor de accionamento de porta acionado por microcontrolador, controlo e diagnóstico SPI
• 1 ponte completa para 6 A de carga (RDS ((on) 150 mOhm)
• 2 meias pontes para 3 A de carga (RDS ((on) 300 mOhm), 2 meias pontes para 0,75 A (1600 mOhm)
• 1 condutor de lado alto para 6 A (90 mOhm), 2 configuráveis até 1,5 A (500 mOhm) ou 0,4 A (1800 mOhm)
• 2 condutores de lado alto para carga de 0,5 A (1600 mOhm), saída de monitor de corrente em todos os condutores de lado alto
• Meio-pontes separados para motor de fecho de porta, módulo de controlo de vidro de espelho eletrocromático
• Modos de marcha à frente, marcha atrás, travagem e alta impedância com notificação completa de falhas
• Pacote PowerSSO-36, faixa de funcionamento de -40 °C a +150 °C

Especificações técnicas

Aplicações típicas

Módulos de portas de automóveis, actuadores de fechaduras centrais e de portas, controlo do eixo do espelho e da dobragem de potência, descongelador de espelhos e accionamento de lâmpadas de poça, assistência de elevação de janelas,vidro de espelho eletrocromado (de escurecimento automático), e outros atuadores do corpo que necessitam de pontes múltiplas com diagnóstico SPI.

Cantidade, embalagem e cotação

L99DZ70XPTR está em estoque em embalagem ST original com 25+ códigos de data e traçabilidade total.

Envie o seu BOM ou quantidade e preço alvo, tempo de chegada e custo de envio são confirmados no mesmo dia útil.

E-mail:Sales@bluetotech.com
Por favor, indique o número exato da peça e a quantidade necessária quando fizer o pedido.
