Conversor analógico-digital de amostragem ADC de 16 bits a 100 kbps com saída paralela

LTC1605IG#PBF ADC de amostragem de 16 bits e 100ksps em SSOP-28 · E-MAIL: sales@bluetotech.com

ADC de Amostragem de 16 Bits, 100ksps com Entrada Bipolar de 10V

O LTC1605IG#PBF é um conversor analógico-digital de amostragem de 16 bits e 100ksps da Analog Devices (Linear Technology) que opera com uma única fonte de 5V e consome apenas 55mW típicos. Sample-and-hold, referência de precisão, conversor de aproximação sucessiva de capacitor chaveado e clock interno ajustado estão todos integrados, o que mantém o front-end analógico em um único encapsulamento, mais algumas partes de desacoplamento.

A faixa de entrada é o padrão da indústria de mais ou menos 10V, portanto, sensores industriais, loops de 4-20mA com um resistor de detecção e cadeias de sinais bipolares podem ser conectados sem deslocamento de nível adicional. A precisão DC é garantida em no máximo mais ou menos 2.0LSB INL com 16 bits sem códigos ausentes ao longo da temperatura, e 86dB de SNR típico cobrem as necessidades de medição AC.

Principais Características

• Resolução de 16 bits, taxa de amostragem de 100ksps, sem códigos ausentes garantidos
• Fonte única de 5V com dissipação de potência típica de apenas 55mW
• Faixa de entrada bipolar de mais ou menos 10V
• Não linearidade integral de mais ou menos 2.0LSB máximo
• Relação sinal-ruído típica de 86dB
• Referência interna ou externa, clock sincronizado interno
• Saída paralela compatível com microprocessador de 16 bits ou dois bytes com sinal BUSY

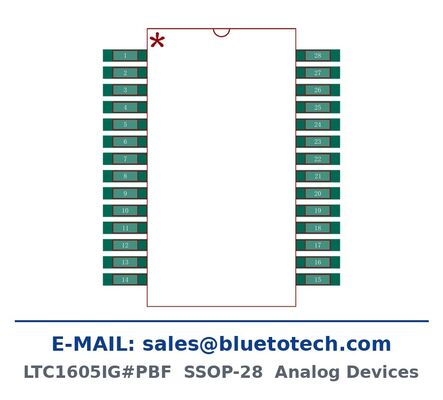

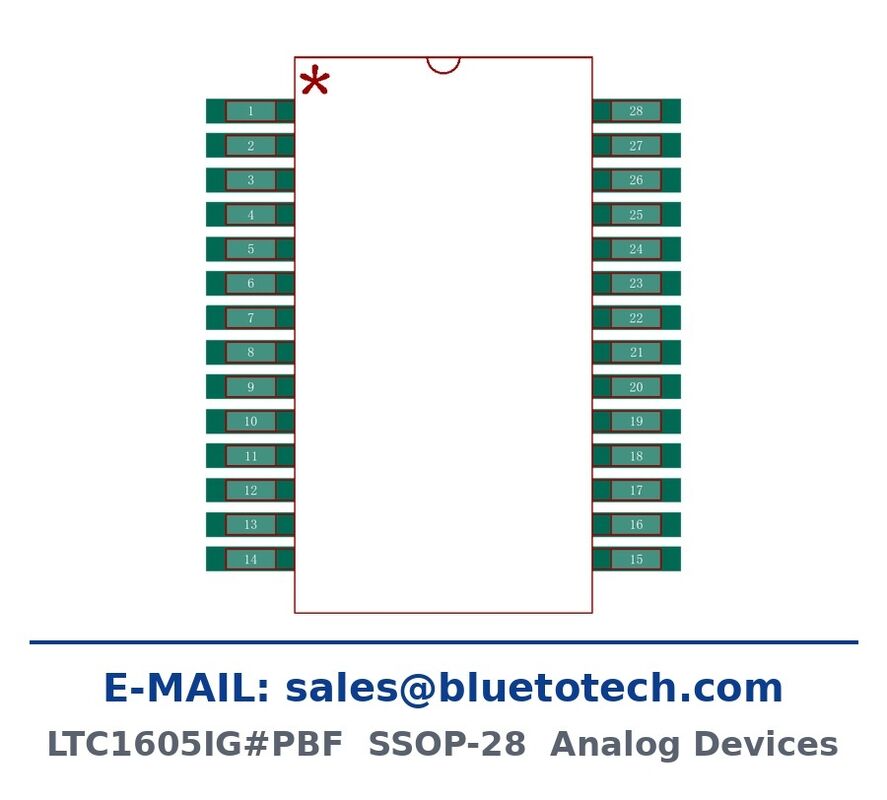

• Encapsulamento SSOP de 28 pinos, segunda fonte aprimorada para ADS7805 e AD976

Especificações Técnicas

Aplicações Típicas

Aquisição de dados industriais e entradas analógicas de CLPs, instrumentação e análise de espectro, receptores de loop 4-20mA, equipamentos médicos e de teste, monitoramento de qualidade de energia e energia, e qualquer cadeia de sinal bipolar de 10V que necessite de um conversor paralelo de 16 bits.

Estoque, Embalagem e Cotação

O LTC1605IG#PBF está em estoque na embalagem original ADI (Linear Technology) com códigos de data 23+ e rastreabilidade completa. Os pedidos são enviados em tubos antiestáticos com dessecante, embalados em caixas de exportação.

Envie sua lista de materiais (BOM) ou quantidade e preço desejados, e o prazo de entrega e custo de envio serão confirmados no mesmo dia útil. Amostras podem ser providenciadas para testes de qualificação.

E-MAIL: sales@bluetotech.com
Por favor, informe o número exato da peça e a quantidade necessária ao consultar. Quantidade mínima de pedido: 10 peças.
